Ламповый усилитель, почти из хлама

последняя инкарнация на Г-807
О преимуществах и недостатках ламповых схем усилителей низкой (звуковой) частоты, немало споров. Существуют, прямо таки целые отдельные течения лампового звука, со своими гуру, и адептами. «Только лампы, никаких полупроводников», «гибридные», «однотактные», «фанаты трансформаторов (межкаскадных)» и гибриды и подвиды.
Это что касается самодельщиков, которые в любом случае заслуживают уважения. Есть еще те, для кого оболвание ближнего своего, профессия. Там совсем худо. Разумеется, везде есть исключения.

Не будем сейчас касаться «теологии», а посмотрим, что удалось сделать из, буквально подножного хлама.

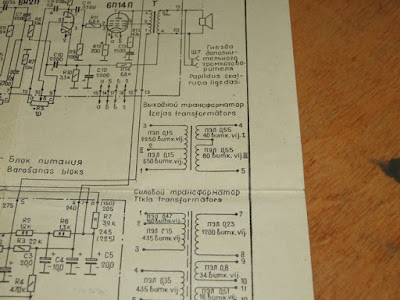

Начать пожалуй, стоит с того, что приехали мы в Пермский край искать себе местечко для жизни, в основном, с вещами самыми необходимыми и радиодетали в их число не входили. К счастью, в городе нашёлся магазинчик торгующий радиодеталями, со своеобразным ассортиментом, однако, и то что обнаружилось, было за счастье. Радиоэлементы требующиеся для усилителя на лампах, несколько специфичны, это не считая самих радиоламп. Словом, пораскинув мозгами, дал объявление в местную газету о покупке лампового радиоприемника. Много звонили, несколько отдали просто так, с условием «забрать-из-гаража-самому». Набралось аж четыре штуки, потом взбунтовались родственники, а настаивать было неловко - мы тогда временно жили у родителей, а мастерил я у бабушки в частном секторе. К счастью два радио, оказались с весьма близкими внутренностями - типовая схема усилителя НЧ на 6П14, и блок питания одинаковый. "У нашей Алёны Игоревны, внешность такая типическая-типическая".


Первой предательской мыслью, которую с трудом удалось придушить подушкой, была просто взять и перенести эти платки усилителей в отдельную коробочку и... и собственно всё. Но во первых это было бы не слишком эстетично (А как же, чуть не главная изюминка-лампы снаружи? Выпендрёж конечно, но красиво ведь). Да на печатных платах – ну уж нет. Словом, решено было от легкого пути отказаться, чай не первый раз канифоль нюхаем! Чтоб, всё как у людей... (напевая под нос) всё как у люде-е-ей. Да, хм, ну разложил на верстаке на тряпочке надерганные из радио лампы, набросал схемку, блок питания, чтоб все напряжения стабилизированы, все дела. Выходные лампы 6П14, переключение триод-пентод,  выходные трансформаторы, вроде ТВЗ 1-9, входной каскад 6Н2П, но утверждение оставил на потом, после экспериментов.

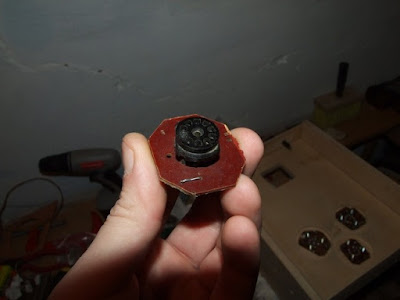

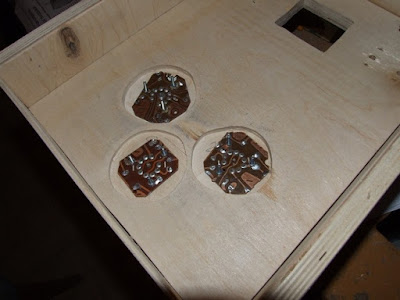

Приличных ламповых керамических панелек в магазине и не видели никогда, пришлось выкручиваться.



Высокие боковые стенки, лишь отчасти для простоты. Во многом для удобства - не дурно защищает хрупкие и бьющиеся радиолампы, а учитывая предстоящую стройку в деревне, вообще не понятно где будет аппарат таскаться. Опять-же, очень удобно настраивать и переделывать - перевернул и стоит себе как вкопаный, причём и лампы не нужно вытаскивать - паяй, меряй,  включай, сколько душе угодно.

Радиатор сверху для стабилизаторов, высоковольтных и накалов. Выпрямители для них в подвале шасси.


Корпус разобран, шпаклевка, шлифовка, пару слоев краски.


Сборка корпуса набело.

Смонтированы тумблеры включения питания (накал и с задержкой анодное), индикаторы питания на неоновых лампочках, ламповые панельки, переключатели режима выходного каскада – триод-пентод, и включения обратной связи.


Смонтированы выпрямители в подвале, предохранитель на задней стенке в арматуре, все подключено, осторожненько проверяем работу готового кусочка схемы прямо от сети. Лампы торчат для антуража. Все работает, ура.



Очередь за силовым трансформатором. Этот, от того же радио. Мощности вполне должно хватить. Кожух был снят с магнитопровода, к нему припаяны четыре шпильки из длинных болтиков М6. Для установки боком в этаком лежачем положении, чтоб все провода были в подвале шасси.  Катушку проварил в лаке, чтобы не гудел.


Смонтированы и уже проверены высоковольтные выпрямители, их аж четыре штуки - для каждого каскада двух каналов свой собственный. Каждый диод зашунтирован пленочной ёмкостью против помехи при переключении.

Электролитические конденсаторы здесь, в том числе и от стабилизаторов. Сами стабилизаторы будут на радиаторе сверху.
Подключены тумблеры включения питания и индикаторные неоновые лампочки. Видно сигнальные гнезда и экранированный кабель к первому каскаду.

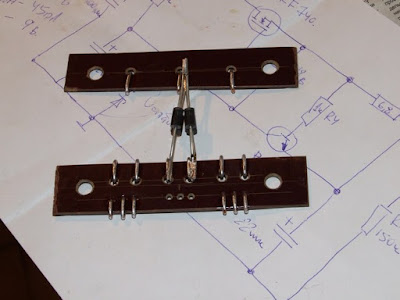

Планка, нет не Пикатинни - Мазая. Контактная. Будет крепиться на винтах трансформатора внутри корпуса. На ней удобно распаиваются диоды выпрямителя накала всех ламп. Стабилизаторы, опять же снаружи на общем радиаторе.


Стабилизатор +5 вольт. С гнездом USB. Для удобства работы MP3 проигрывателя. Чтоб не бегать искать зарядку или компьютер. Обычная 7805, в классическом включении – два электролитических, два керамических конденсатора. Питается от выпрямителя накала.


О, трансформатор на месте. Зарядка тоже. На крепеж трансформатора нахлобучены контактные планки, на них распаяны три диодных моста с электролитами, включена зарядка для МР3-шника.


Платка со стабилизаторами. Высоковольные на дискретных элементах, три стабилизатора накала посередине - на 7806, плюс, по одному-два (подобрать) диода в общий вывод. С другой стороны платы силовые элементы. Стабилизаторы выполнены по схеме примененной в усилителе на 6Э5П.


Причем навыворот, чтоб их прижать спиной к радиатору. Плата тоже сделана несколько оригинальным способом – на манер как с элементами SMD, чтобы со стороны радиатора не было ни дорожек, ни выводов. Высокое напряжение все таки.


Вот этому кстати.


Сверху понятно крышка, чтоб пальцами в высокое напряжение не залезть. Радиатор стандартный, игольчатый, крышка из кровельной оцинкованной стали 0,5мм.


Испытания БП. Соединения между выпрямителем и стабилизатором на живую нитку.


 Самое сложное - засовывание на место и монтаж. Радиатор со стабилизаторами с другой стороны шасси. Все провода собранные в четыре пучка продеваются в отверстия и проводятся к выпрямителю. Пинцетом, с толикой терпения и внимательности. Потом начинается главная забава - искать тестером где какой конец провода и по двум схемам подключать, да чтоб не торчало ничего лишнего, да чтоб "и смотри не перепутай... Кутузов". А не то салют может быть знатный, плавали, знаем.

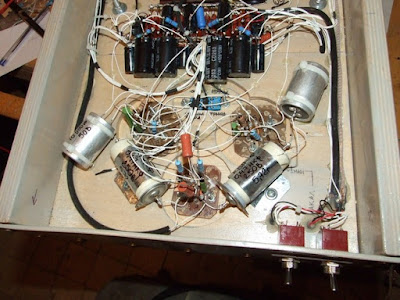

Это уже сами каскады усиления, собственной, так сказать, персоной. Ну, всё как у людей. Автоматическое смещение, межкаскадные конденсаторы вроде фторопластовые, полюбопытствуем.

Выходные трансформаторы.


Из радиоприемников понятно, проварены в воске с парафином, сердечник на горячую стянут в тисках через полоску резинки – чтоб, немагнитный зазор в каждом слое железа был одинаковый и минимальный. При разборке-сборке не теряем полосочку бумаги для немагнитного зазора.



 И в импровизированный кожух из сгущёночной банки.


Заливаем воском, или нейтральным герметиком, или эпоксидной смолой, если не жалко.



Выходные трансформаторы на месте.


Прослушивание в бабушкиной теплице, где места побольше. А что, мне нравится.


Акустика была такая вот, акустическое оформление – «закрытый корпус», играет хорошо, но чувствительности маловато, приходится выходной каскад в основном включать пентодом.


Это с кожухом на радиаторе.


Поработав некоторое время, перегорел один из выходных трансформаторов, пришлось переделывать на другие.



Проваривание катушек в лаке (как потом выяснилось, напрасно).


Стягивание магнитопровода через резинку, для одинаковости зазора в слоях железа. Не забываем бумажную прокладку в сердечнике. Ну и пластины собираются не «в перекрышку», а так -  Е прокладка I.


Выходной трансформатор в сборе.


 Кронштейны трансформаторов образовали этакий подвальчик, в него преотлично поместились по маленькому тумблеру включающих обратную связь.


В таком виде усилитель работал около двух лет. Существенных замечаний к нему не было.

Следующая инкарнация усилителя через несколько лет. В руки попали пара ламп г-807 с панельками и анодными колпачками.

Заодно, было решено несколько смягчить квадратно-гнездовой дизайн. Сделаны пара шаблонов для фрезерной машинки, отфрезерованы боковушки. Всё равно, роль удобной подставки при переворачивании и защиты ламп частично утрачена - лампы здоровенные и нахально торчат через забор.


Заменен силовой трансформатор на более мощный, введено фиксированное смещение выходного каскада, источник питания для него. Убраны выпрямители и стабилизаторы напряжения накала – у Г-807 он слишком мощный, 7806 не справятся.


Обновленный внешний вид.


Играет хорошо, насколько позволяет судить об этом акустическая система. Последние изменения были совершены более 6 лет назад. Усилитель работает в мастерской, каждый день около трети суток.

Почему нет схемы?

Схемы  действительно не приводил. Отчасти, извиняет меня, то обстоятельство, что я не чувствую себя хорошим электронщиком, тем более, что ламповые схемы при всей своей простоте имеют специфические нюансы, кои очень желательно учитывать при расчете схемы. Вы наверняка обратили внимание, как некоторые не слишком добросовестные граждане обращаются с картинками из интернета – Ctrl-C, Ctrl-V, без, мягко говоря, особой вдумчивости. Так что, не буду увеличивать количество энтропии во вселенной.  Более того, первые схемы и расчеты каскадов на 6П14 и 6Н2 в результате переездов утрачены, ну и не жалко. Что касается Г-807, могу порекомендовать известную в специфических кругах схему Анатолия Манакова (в сети подписывается как «Гэгэн»). Инженер старой школы, схема неоднократно повторена, собрав ее, можно быть уверенным в результате. Первый каскад, усилитель напряжения на запараллеленых триодах. Не повторял ее только по той причине, что подстраивался под свои напряжения трансформатора питания, да и переделывать корпус под еще один пальчиковый триод уж очень не хотелось.
