Муфельная печь из недорогих материалов общего применения, прототип

внешний вид

Проблема нагрева до высоких температур часто встает перед мастером – это может быть термообработка металлов в слесарном деле, плавка цветных металлов для утилизации обрезков или художественного литья, проведение реакций при высокой температуре. В стеклодувном деле, высокотемпературная печь также является непременным атрибутом – после обработки стекла, обязателен отжиг для снятия внутренних напряжений, иначе, изделие с высокой вероятностью разрушается.

Отжиг стекла, происходит как правило, при температурах не превышающих 600°С, это позволяет применять в том числе и распространенные, не специализированные материалы, что очень снижает стоимость конструкции. Ниже, описано изготовление прототипа такой печи. Муфель ее выполнен (выпилен) из двух огнеупорных шамотных кирпичей, нагреватель – нихромовая проволока (выровненные спирали – запасные части для электрических плиток),

Основная теплоизоляция – вспененный бетон в виде готовых блоков.

В конструкции применены также материалы – немного асбестового картона (промежуточная изоляция компенсирующая расширение муфеля), жаростойкая кладочная смесь для печей (для обмазки проволочного нагревателя).

Самой дорогостоящей частью печи был температурный ПИД контроллер с АлиЭкспресс – на его основе был собран блок управления.

Что было использовано при работе


Инструменты.


Для распиливания пенобетонных кирпичей, применялась ручная ножовка. Сверление отверстия в пенобетоне (выводы нагревателя) – сверло по металлу. Для сварки выводов нагревателя, использовался небольшой сварочный инвертор с графитовым электродом, но можно и обойтись.

Материалы.

Четыре блока из пенобетона. Немного асбестового картона, нихромовая проволока, смесь огнеупорная кладочная, сопутствующие мелочи.


Нагреватель

Выполнен из нихромовой проволоки. Мощность рассчитывается по методике. Проще всего взять готовый нагреватель – новую (старые хрупки) спираль от электроплитки на подходящую мощность. Спираль выравнивается, измеряется ее длинна и по геометрическим размерам муфеля, рассчитывается число витков и шаг намотки. Грани самодельного муфеля размечаются (шаг) карандашиком и наматывается нагреватель. Для фиксации шага намотки и вообще расползающихся витков, нагреватель обмазывается огнеупорным составом. Здесь был применен состав для кладки огнеупорных кирпичей «Терракот», обратите внимание на характеристики.

кладочная смесь

муфель с нагревателем

Толщина слоя обмазки получилась около 5мм, дополнительный вывод посредине муфеля – средний. Было намотано две обмотки от электроплитки, шаг намотки получился около 4мм. Намотки соединены последовательно. Получилось меньшее значение мощности из рекомендуемого диапазона для этого объема камеры – что-то около 300 Вт/л.


Выводы нагревателя


сварка меди с нихромом

Короткие выводы нагревателя (нихром) были приварены к медным проволочкам сварочным инвертором отрегулированным на самый маленький ток – около 10А. Электрод графитовый, от вышедшего из строя гальванического элемента. Флюс – сухая бура или раствор буры в воде (вариант – в борной кислоте).

выводы муфеля

Дополнительно, скрученная часть проволочек была изогнута петелькой и зажата в части винтовой клеммы.

Испытание, прототип печи


Бьётся в тесной печурке огонь,                                                                                                   На поленьях смола, как слеза.

Мне в холодной землянке тепло… Дмитрий Хворостовский.


Для испытаний, муфель должен быть оснащен теплоизоляцией. Первый вариант теплоизоляции, был на скорую руку – из толстого асбестового шнура. Им в несколько слоев был обмотан муфель. Температура контролировалась термопарой (тип К или хромель-алюмель) – в начале, штатной, входящей в состав мультиметра, затем, подключенной к самодельному блоку управления на основе температурного ПИД-контроллера.

испытания муфеля

Термопара мне досталась довольно короткая – около 300мм. На фото – ее концы пропущены сквозь стенку блока управления и подключены непосредственно к винтовым клеммам термоконтроллера. Муфель и блок управления, пришлось расположить Т-образно.

Первое включение лучше проводить очень постепенно, чтобы плавненько испарить всю оставшуюся в материалах влагу – действовал так - нагрев до 100°С, выдержка 3…4часа, 200°С, еще 2 часа, 300°С – 2 часа, и так далее.

При испытаниях выяснился пренеприятный момент – асбестовый шнур, является «асбестовым» лишь условно – снаружи у него действительно были асбестовые пряди, внутри же, нечто вроде ваты. Все это начинает сильно дымить и разрушаться при температуре выше 400°С, в то время, как «правильный» асбест работает до 800°С. Именно этот шнур и подвел меня при испытаниях предыдущего муфеля – из талька с жидким стеклом.

удаление асбестового шнура

Начавший разрушаться шнур удалил, заодно, можно было оценить повреждения глиняной обмазки нагревателя. Она оказалась в очень хорошем состоянии, нашлась одна несчастная трещина. В качестве испытательной теплоизоляции, решено было применить вспененный бетон – Юрий Николаевич Бондаренко – ученый, стеклодув, астроном в переписке, советовал применять теплоизоляцию из крошки пенобетона – дешево и уверенно работает до 600°С. Он применяет такую теплоизоляционную засыпку для цилиндрических керамических (керамическая труба от реостата) и металлических муфелей.

Поскольку мой муфель с прямыми стенками и углами, решено было применить целые блоки из пенобетона. Кроме прочего, это позволило сложить без склеивания, из подогнанных блоков, некий прототип муфельной печи. Это дает возможность некоторое время, смиряясь с неудобством при эксплуатации, пользоваться печью, с тем, чтобы оценить темп разрушений не предназначенного для таких температур материала. По окончании испытательного срока, сделать вывод – стоит ли делать металлический каркас с дверцей и механизмом открывания.

асбестовый картон

заделка дна

Поверх огнеупорной обмазки, обмотал муфель несколькими слоями асбестового картона. Это очень хороший, недорогой материал, вокруг которого несправедливо раздута совершеннейшая истерика. Бояться его не нужно, нужно с уважением относиться к некоторым особенностям работы с потенциально опасными веществами и материалами. В данном случае – не следует регулярно дышать асбестовой пылью. Любые операции по формовке асбестового картона, лучше проводить, предварительно намочив материал. Размочив его хорошенько, можно практически вылепливать из асбеста нужные детали. Здесь, был применен старый, бывший в употреблении асбест, двух сортов. До полного высыхания, изоляция скреплена бандажом из медной проволоки.

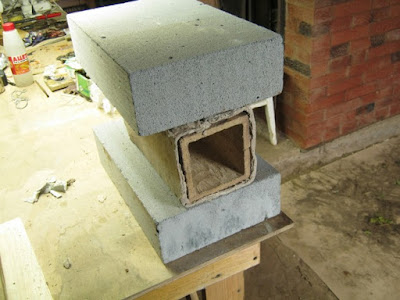

теплоизоляция из пенобетона

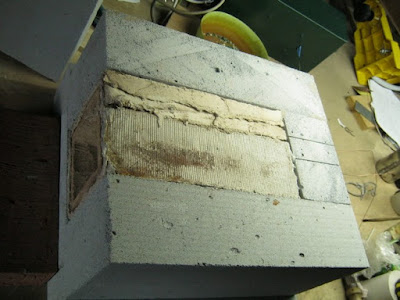

печь без верхнего слоя

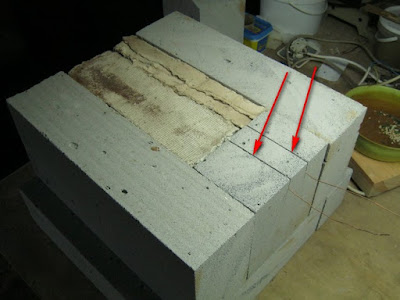

пропилы для выводов

На торцевом кирпиче, сзади, сделаны два пропила для медных выводов нагревателя и просверлено отверстие для термопары.


Термопара


На Али Экспрессе был приобретен комплект из трех термопар К-типа. Безкорпусные, из толстых проволок, в специальных керамических «бусах» с двумя каналами в каждой. Длина каждой термопары – около 300мм. Применять их без специальных «компенсационных» проводов довольно неудобно. Чтобы не ждать долгой доставки, сделал их, провода, из лишней родственной (также К-типа) безкорпусной термопары от мультиметра. Она недорогая и сделана из весьма тонких гибких проволочек. «Тестерная» термопара уже неоднократно применялась в разных местах, в результате всех ее эволюций, существенно укоротилась, пришлось, скрепя сердце задействовать еще одну жесткую, освободив ее от керамики.

термопара

Получилось чудо как хорошо – жесткий конец удобно и надежно зажимается в клеммах контроллера, мягкая серединка позволяет расположить блок управления в нужном положении. Тонкие проволочки заделаны в термотрубки, все соединения выполнены сваркой – по Бастанову («300 практических советов»), так же как и выводы нагревателя – 10А, графитовый электрод, бура. Не забываем соединять проволочки «по одинаковости» - хромель к хромелю, копель к копелю. Проще всего это сделать, сварив из каждой пары термопару (заодно и потренироваться) и подключив ее к контроллеру, пометить «+» и «-».

термопара "на объекте"


Заключение, выводы, ошибки

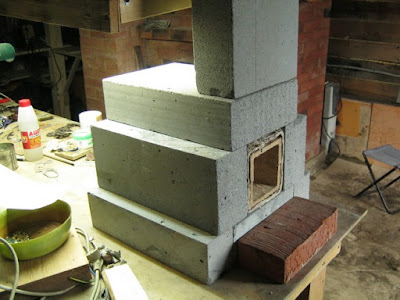

внешний вид печи 1

Печь в таком виде использовалась чуть больше месяца, практически каждый день. По сравнению с фото, между низом печи и столом организован зазор в 40…50мм, для вентиляции – при первых включениях испарялась влага из пористых пенобетонных блоков. Печь просто поставлена на два деревянных бруска – при рабочей температуре 550°С, внешние стенки нагревались весьма умеренно – не выше 40°С при многочасовой работе. Разрушения теплоизоляции также незначительны – на внутренней поверхности, блоков неглубокие трещины. В целом, состояние хорошее, можно делать металлический каркас.

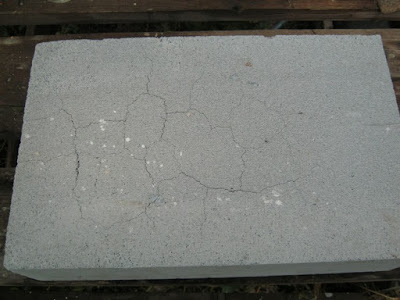

На фото самая «разрушенная» плита – верхняя, на ней единственной, глубокая трещина, остальные части выглядят существенно лучше. Теплоизоляция исследовалась периодически и можно сказать, что основные ее разрушения появились в первое время эксплуатации, в соответствии с теорией надежности.

повреждения теплоизоляции

Существенных ошибок, как будто бы, допущено не было, тем не менее, кое-что можно улучшить. Во первых низковат «темп нагрева» – чуть маловата мощность нагревателя. Печь набирает рабочую температуру, но за два с хвостиком часа. Это явилось следствием применения готовых спиралей от электроплиток. Их две, соединены последовательно. Можно соединить параллельно, но особенной нужды нет. Низкий темп нагрева позволит удобнее работать со стеклом, снижает термоудар, что в нашем случае (применение дешевых материалов общего назначения) весьма полезно. При штатной работе в мастерской никаких неудобств не испытывается.

Выводы нагревателя. Надо сказать, что красивое соединение медь-нихром сделать так и не удалось – удовлетворительное, но и только. Вероятно, дело в сильно разных материалах. Медь-медь или нихром-нихром сваривается значительно лучше, и здесь есть интересная возможность – сделать не греющийся вывод от греющегося нагревателя. Вывод следует сделать также нихромовой проволокой, но значительно большего сечения (двумя-тремя сложенными такими же). Сопротивление вывода будет намного ниже, греться он не будет, а сваривать придется однородные материалы. Ну, или вовсе не возиться со сваркой и сделать выводы той же проволокой, что и мотали нагреватель – оставить длинные концы, потом заделать их в керамические или глиняные «бусы».


                                                                                                          Babay Mazay, сентябрь, 2018г.
